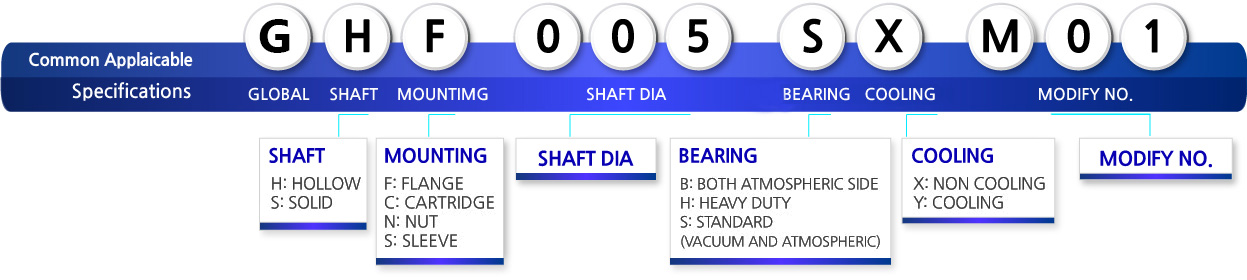

모델번호 Model No.

마그넥스(주)는 표준품에 대해 하기의 모델 표기를 기준으로 하고 있으며 고객은 본 모델을 참고하여 장비에 적합한 모델을 선정할 수 있으며 표준 모델에 추가적인 사항의 적용이 필요할 경우(GAS, COOLING, MOTOR 등) 상담을 통해 고객의 장비에 최적의 성능을 발휘 할 수 있도록 설계에 반영 하고 있습니다.

점도온도 특성이미지 크게 보기
상기 모델번호 이외에 다양한 제품이 제작되고 있으며 추가 적용사항 필요 시 당사의 기술연구소(043-276-8599)에 연락을 주시기 바랍니다.
표준사양 Standard Feature

마그넥스(주)의 Magnetic seal의 모든 제품의 주요 사양은 다음과 같으며 추가적으로 필요한 사양에 대해 당사 기술연구소(043-276-8599)에 문의 바랍니다.

표준사양
Temperature Range 0~200°C
고온일 경우 Cooling을 적용함
Vacuum Pressure 1E-7 Pa
Magnetic seal의 허용 진공도는 실제 사용되는 장비의 진공펌프의 용량에 따라 최고 도달 진공도가 결정됨.
Leakage Rate 1E-8 mbar.l/sec 이하
He leak detector (ASM 180TD+)에서 전량 He leak rate 확인.
Gas compatibility 공정 Gas에 반응 없는 자성유체 적용
Housing Material STS 304, STS 316L
(표준적용품으로 적용공정에 따라 코팅 / 별도의 재질 적용가능)
Shaft Material STS 630, STS 420J2
(표준적용품으로 적용공정에 따라 코팅 / 별도의 재질 적용가능)
